Waveshare사의 보드를 경유해서 nRF51822을 프로그램 하는 지그를 만들었습니다.
딱히 지그가 필요했던 이유는...
개발한 보드가 직접 220V를 수용하는 보드이다보니 깜박 5V 전원 공급 단자를 넣지 않았기 때문입니다.

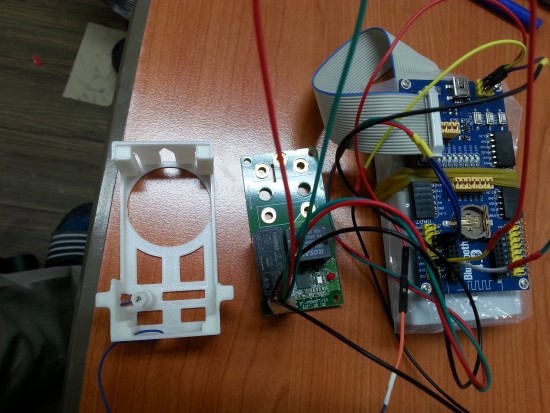

보드 아랫쪽에 소형 SMPS에서 나오는 5V 패턴이 있어서 그곳에 전원을 공급하는 케이스를

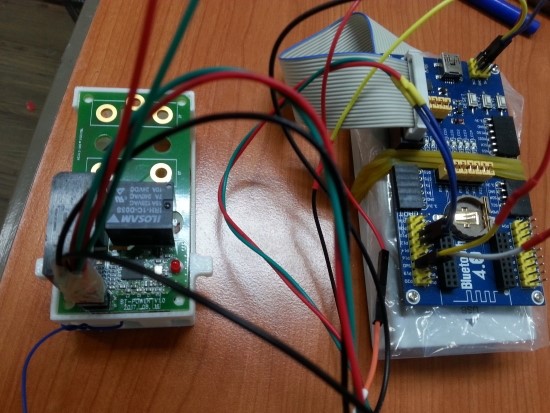

3D 프린터를 이용하여 출력하고 선을 대략 연결해서 지그를 만들었습니다.
6핀 커넥터를 꽂을 때는 검은 선이 바깥쪽에 가도록 꽂게 합니다.
