STM32F407 Flash Memory Map

STM32F407의 맨 마지막 섹터를 프로그램의 저장 영역으로 사용하기로 하였다.

예를 들면 MAC ADDRESS 등등을 저장할 때 사용할 수 있다.

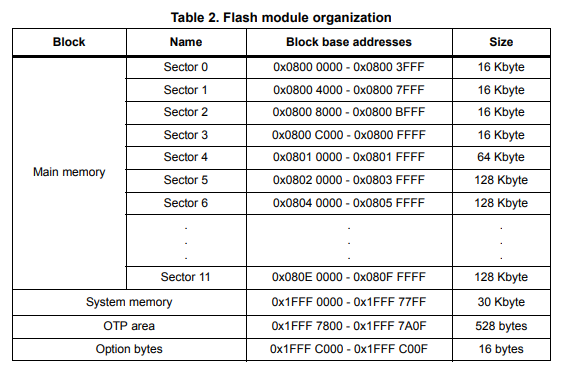

STM32F407의 Flash Memory map.

맨 마지막 섹터의 주소는 0x080E0000~

섹터 번호는 11번, 크기는 128K bytes.

특이하게 섹터 별로 크기가 다르다.

​

0x080E0000 이후의 메모리를 Flash Download가 지우지 않도록 조치한다.

​

빌드한 펌웨어의 코드 영역이 내가 원하는 영역을 침범하지 않는지 map 파일 읽어서 점검. 내 경우는 0x0800962c... 한참 여유가 있다.

​

이후에는 Flash 쓰고, 읽는 코드 예제. 참으로 단순하도다!!

Flash는 지워야 쓸 수 있는 구조이다. 지울 때는 섹터별로 지워야 한다.

바이트 단위로 지워지는 구조가 아니다.

​

void FlashTest()

{

__IO uint32_t data32 = 0 , MemoryProgramStatus = 0;

uint32_t Address = 0x80E0000;

​

// 읽을 때는 주소 주고 그냥 읽어오면 된다.

data32 = *(__IO uint32_t*)Address;

​

printf("Read result = %d\r\n", data32);

data32 += 1;

​

// 쓸 때는...

FLASH_Unlock();

// 기록하기 전에 꼭 섹터를 지워준다.

FLASH_EraseSector(FLASH_Sector_11, VoltageRange_2);

FLASH_ProgramWord(Address, data32);// 32비트 쓰기

FLASH_Lock();

}

​

MAC ADDRESS는 대략 빈 자리 찾아서 사용하자 히힛!!

CC-76-69...

XX-XX-XX-00-00-00 ~ 7F-FF-FF

80-00-00 ~ FF-FF-FF

D0-01-01 ~ EF-FF-FF
